Stand: 18. Februar 2004
1. Ringleuchte:
Aluminiumgehäuse, Gewindeeinsätze aus Messing, wartbare Konstruktion.
Arretierung der Position mittels Konterring. Snap-in-Objektivdeckel, 2 Zubehörhalter
Über den Controller sind 4 verschiedene Segmente des Ringes schaltbar.
Durchmesser (außen/innen) 70 / 52 mm
Filtergewinde Kameraseitig 58 mm
Filtergewinde für Zubehör 52 mm (frontseitig)
Lichtfarbe: weiß (nahezu Tageslicht)
Fokussiert auf 70 -250 mm
Lichtintensität im Focus: ca. 4.000 bis 8 500 Lux
2. Controller inkl. Akkus:
Mikroprozessorgesteuerte Stromversorgungseinheit im robustem Aluminiumgehäuse.
Integrierte Akkus und Schnellladegerät mit Temperaturüberwachung.
Intelligentes Akkumanagement sorgt für große Akku-Lebensdauer.
Ladetemperatur 5° bis 50°, Ladezeit bei 5° bis 30° Umgebungstemperatur 2 h.
Anschluss für Standard-Steckernetzteil (12V/1A). Verpolungsschutz.
Bei Bedarf erfolgt ein werkseitiger Akku-Austausch.
Konstante Leuchtstärke (unabhängig vom Ladezustand der Akkus) durch
Mikrocontrollerbasierte Regelung des LED-Stroms und Schaltreglertechnologie bedeutet
optimale Lebensdauer der LED. Dimmbarkeit der LED über Versorgungsspannung in 10 Stufen.
Maße (L/B/H): 87 x 82 x 22 mm
Akkuart und -Kapazität: 3x AA NiMh 1800 mA/h (ca. 90 Min. Leuchtdauer)
Nötige Spannung: 12V/mindestens 1.000 mA
3. Netzteil:
Standard-Steckernetzteil
Eingang: 230V~50Hz 20,5W
Ausgang: bis 12V 1.000 mA

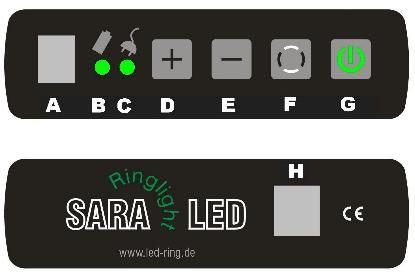

Bedienungselemente des Controllers
(A) Buchse Netz Buchse für Steckernetzteil (DC-in)
(B) Batterie-LED - leuchtet = Akku hat mehr als ca. 20%
Ladestand
- blinkt = Ladestand unter ca. 20%
- aus = Akku leer
Die Batterie-LED leuchtet im Batteriebetrieb nicht, wenn der LED-Ring abgeschaltet ist.
(C) Netz-LED - leuchtet = Netzteil steckt (Netzbetrieb)
- blinkt = Akku lädt (und Netzteil
steckt, Netzbetrieb)
- aus = Batteriebetrieb
(D) Taste + Erhöhen der Leuchtstärke (nur bei eingeschaltetem Ring)
(E) Taste - Senken der Leuchtstärke (nur bei eingeschaltetem Ring)
Werden die Tasten + und - länger gedrückt, wird die Leuchtstärke bis zum Loslassen der Taste verändert (nur bei eingeschaltetem Ring)
(F) Leuchtbereichwahl Umschalten zwischen 4 Möglichkeiten:
alle an -> nur links aus -> nur rechts aus -> links und rechts aus -> alle an ...
(G) Ein/Ausschalter Schaltet den Ring ein bzw. aus. Dabei wird der beim Ausschalten eingestellte Zustand
(Leuchtstärke und Leuchtbereich) gespeichert und beim nächsten Einschalten wieder hergestellt.
Wird der Taster ohne angeschlossenen Ring betätigt, schaltet sich der Controller automatisch wieder aus.
(H) Buchse LED-Ring Buchse für LED-Ring (vorne am Controller)
1. SARA-LED Ringlicht mit Objektivdeckel
2. SARA-LED Controller mit Anschlusskabel
3. Steckernetzteil
1. Abstandhalter auch „Stativ für Dentalaufnahmen“ steht für Verwackelungsfreie und reproduzierbare Aufnahmen zur Verfügung
2. Spiegel für Intraorale Aufnahmen (verschiedene Ausführungen)
3. Nahlinse +4 Dioptrien. Für spezielle Aufnahmen (z. B. Mundaufnahmen) mit Digital- oder Videokameras kann es erforderlich sein, den Aufnahmeabstand zu vergrößern, damit das Licht des SARA-LED auf das Objekt fokussiert ist
4. Blitzschuhadapter für das Stativgewinde (für Kameras ohne Blitzschuh)
zu der allgemeinen Produkt-Information SARA-LED
